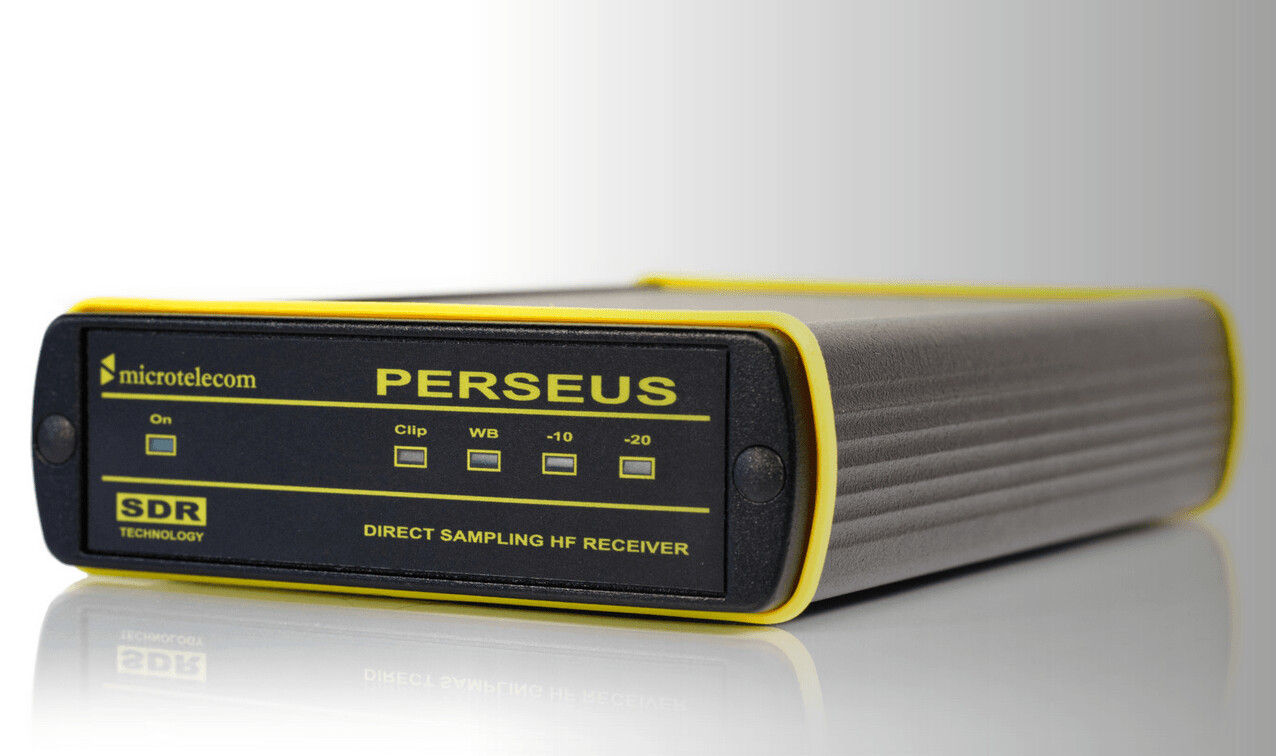

Récepteur SDR Perseus

PERSEUS: RÉCEPTEUR SDR POUR LES UTILISATEURS LES PLUS EXIGEANTS

Perseus est un récepteur VLF-LF-MF-HF basé sur une architecture numérique exceptionnelle à échantillonnage direct. Il dispose d'un convertisseur analogique-numérique 14 bits 80 MS/s, d'un down-converter numérique haute performance basé sur FPGA et d'une interface PC USB 2.0 haute vitesse 480 Mbit/s. Étant un dispositif SDR, PERSEUS s'appuie sur des applications logicielles pour effectuer le processus de démodulation. Le logiciel, en plus de fournir des capacités de traitement du signal numérique, possède une interface graphique simple. L'intégration avec des logiciels tiers est fournie de diverses manières, via le kit de développement Microtelecom Software Defined Radio Developer Kit, ports audio virtuels et ports de communication virtuels.

UN RÉCEPTEUR SDR PARFAIT POUR LES ONDES COURTES

PERSEUS offre le plus haut niveau de réception, idéal pour les ondes courtes, avec des capacités de surveillance de la bande passante exceptionnelles. Le frontal analogique a été soigneusement conçu pour les utilisateurs les plus exigeants et comprend un atténuateur 0-30 dB par pas de 10 dB, un présélecteur 10 bandes et un préampli à haute dynamique avec un point de coupure haut de gamme qui dépasse 30 dBm. La dynamique résultante est supérieure à 100dB en SSB et 105dB en CW. Le récepteur PERSEUS peut également être utilisé en mode large bande comme analyseur de spectre avec une bande 10 KHz - 40 MHz et une dynamique de plus de 100 dB.

SPÉCIFICATIONS TECHNIQUES (en anglais):

• Frequency Coverage : 10 kHz – 30 MHz
• Modes : SSB, CW, AM, S-AM, FMNB, etc. (Software Defined)
• Sensitivity : 0.49 uV (SSB, S+N/N= 10 dB, Preamp ON, Dither OFF)
• Selectivity : Software Defined (>100 dB Stop Band Attenuation)
• Image Rejection : 90 dB
• Input IP3 : 31 dBm
• Dynamic Range (IMD3) (CW) : 102 dB @ 7.050 MHz with 2 kHz Spacing, 100 dB @ 14.150 MHz with 2 KHz Spacing
• Blocking Dynamic Range (CW) : 124 dB (CW, Dither OFF)
• Blocking Dynamic Range (SSB) : 117 dB (SSB, Dither OFF)
• Minimum Detectable Signal (CW) : -125 dBm, -129 dBm (Preamp ON, Dither OFF), -131 dBm (Presel OFF, Preamp ON, Dither OFF)
• Minimum Detectable Signal (SSB) : -118 dBm, -122 dBm (Preamp ON, Dither OFF), -124 dBm (Presel OFF, Preamp ON, Dither OFF)
• Input Clipping Level : -3 dBm (Preamp OFF), -6 dBm (Preamp ON)
• Attenuators : 0, 10, 20, 30 dB
• RF Preselection Filters Bank : LPF Filter 0-1.7 MHz, BPF filters 1.7-30 MHz (0-1.7, 1.7-2.1, 2.1-3.0, 3.0-4.2, 4.2-6.0, 6.0-8.4, 8.4-12.0, 12-17, 17-24, 24-32), OFF 0-40 MHz (Wide-Band Mode)
• PC Interface : High-speed 480 Mbit/s USB2.0 port
• DDC Output Sampling Rate : 125 Ks/s, 250 Ks/s, 500 Ks/s, 1 MS/s, 2 MS/s (24 bit/sample IQ)
• DDC Output Bandwidth : 100 / 200 / 400 / 800 kHz (>120 dB Alias Rejection) and 1600 kHz (> 110 dB Alias Rejection)
• Power Supply Requirements : +5Vdc +/-5% - 700 mA
• Cabinet (Aluminium Enclosure) : 110 x 36 x 185 mm (W x H x L)
• Operating Temperature Range : 0-40 °C
• Frequency Accuracy : +/-1 ppm after calibration
• Weight : 380 g


All specification are measured at 14.15 MHz, with Preselector ON, Preamp OFF, and Dither ON, unless otherwise indicated, CW bandwidth = 500 Hz, SSB bandwidth = 2400 Hz.

ACCESSOIRES FOURNIS :

• Alimentation 5V avec prise CA interchangeable ( SMI6-5-V-P6 ou SMI6B-5-4P6R).
• Clé USB avec logiciel v4, logiciel v5 avec licence, modes d'emploi.
• Câble USB 2 type A-B .
• Adaptateur BNC vers UHF F (SO-239).

Si vous possédez déjà un récepteur Perseus mais que vous n'avez pas la version v5 du logiciel, écrivez à info@microtelecom.it pour l'acheter.
